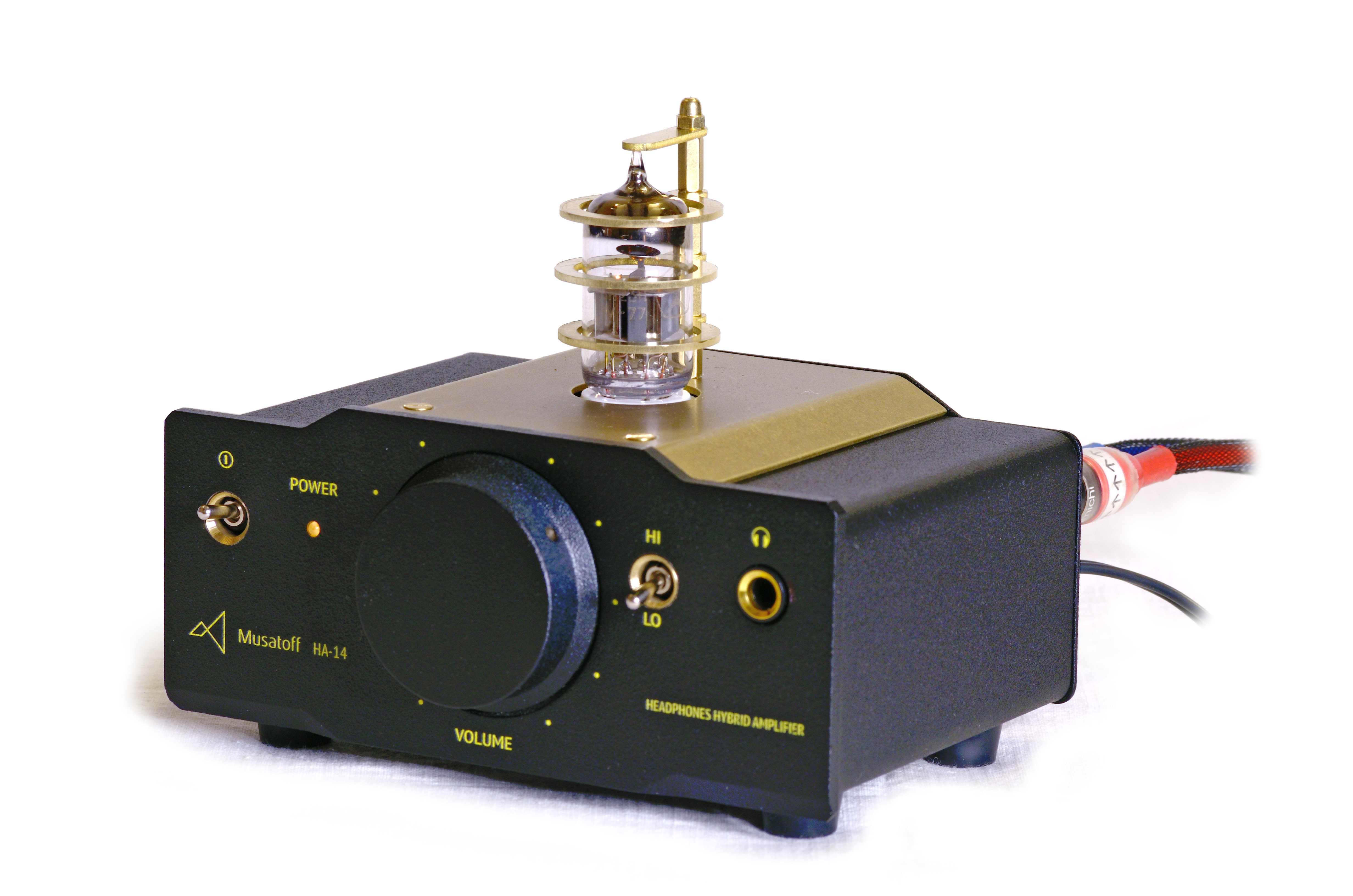

Революционный способ регулирования громкости позволило значительно повысить разрешение усилителя на наиболее востребованных уровнях усиления и сигнала. Усилитель обладает мощным выходным каскадом, позволяющим отдавать в нагрузку большие токи, что позволяет использовать низкоомные наушники.
Блок питания усилителя выполнен с пониженной индукцией для снижения помех. Этому же способствует и то, что он вынесен из корпуса усилителя и выполнен отдельным блоком.
Технические параметры усилителя:
|
Параметр |
Значение |
Ед. измерения |
|
Нижняя граничная частота при нагрузке 8 Ом |
10 |
Гц |
|
Верхняя граничная частота |
Более 100 |
кГц |
|
Максимальная выходная мощность, измеренная до начала ограничения |
|
|
|
На нагрузке 8 Ом |
5,4 |
Вт |
|
На нагрузке 16 Ом |
4,7 |
Вт |
|
На нагрузке 70 Ом |
1,8 |
Вт |
|
На нагрузке 100 Ом |
1 |
Вт |
|
На нагрузке 300 Ом |
0,6 |
Вт |
|
На нагрузке 1000 Ом |
0,17 |
Вт |
|
Коэффициент нелинейных искажений при выходном напряжении 1 В и частоте 1 кГц |
|
|
|
На нагрузке 8 Ом |
0,12 |
% |
|
На нагрузке 16 Ом |
0,06 |
% |
|
На нагрузке 70 Ом |
0,014 |
% |
|
На нагрузке 100 Ом |
0,009 |
% |
|
На нагрузке 300 Ом |
0,005 |
% |
|
На нагрузке 1000 Ом |
0,004 |
% |
|
Максимальный выходной ток при работе выходного каскада в классе А |
70 |
мА |
|
Выходное сопротивление |
<0.5 |
Ом |
|
Усиление при максимальном положении регулятор громкости на нагрузке 16 Ом |
|
|
|
В положении LO |
-0,6 |
дБ |
|
В положении HI |
13,6 |
дБ |
|
Напряжение питания |
200-245 |
В |
|
Вес без кабеля и упаковки Вес блока питания |
|
кг |
|
Размеры ШхВхГ |
150х124х122 |
мм |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Габаритный чертеж | |
|
Ознакомительный ролик |
|
| Руководство пользователя. Версия 1 | |
