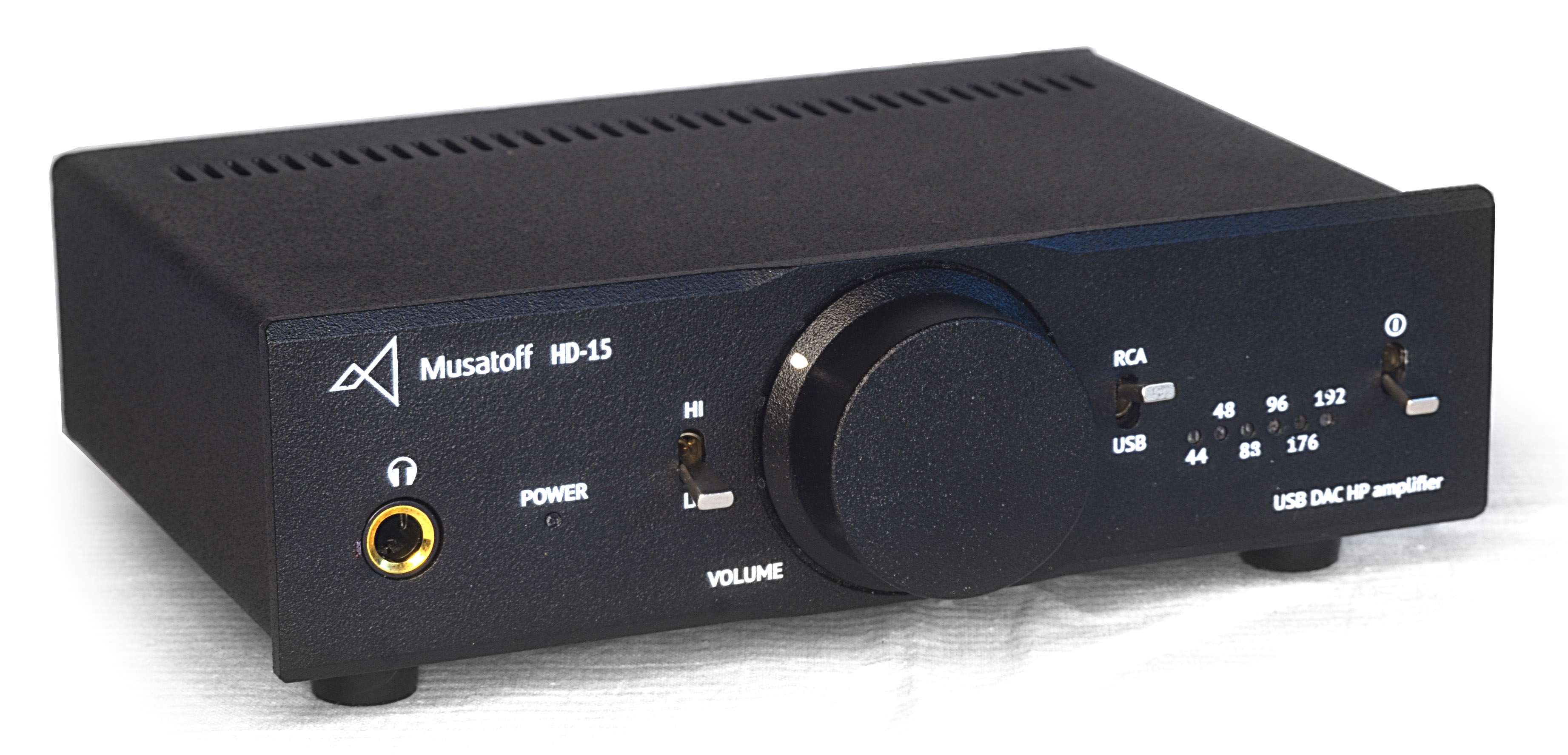

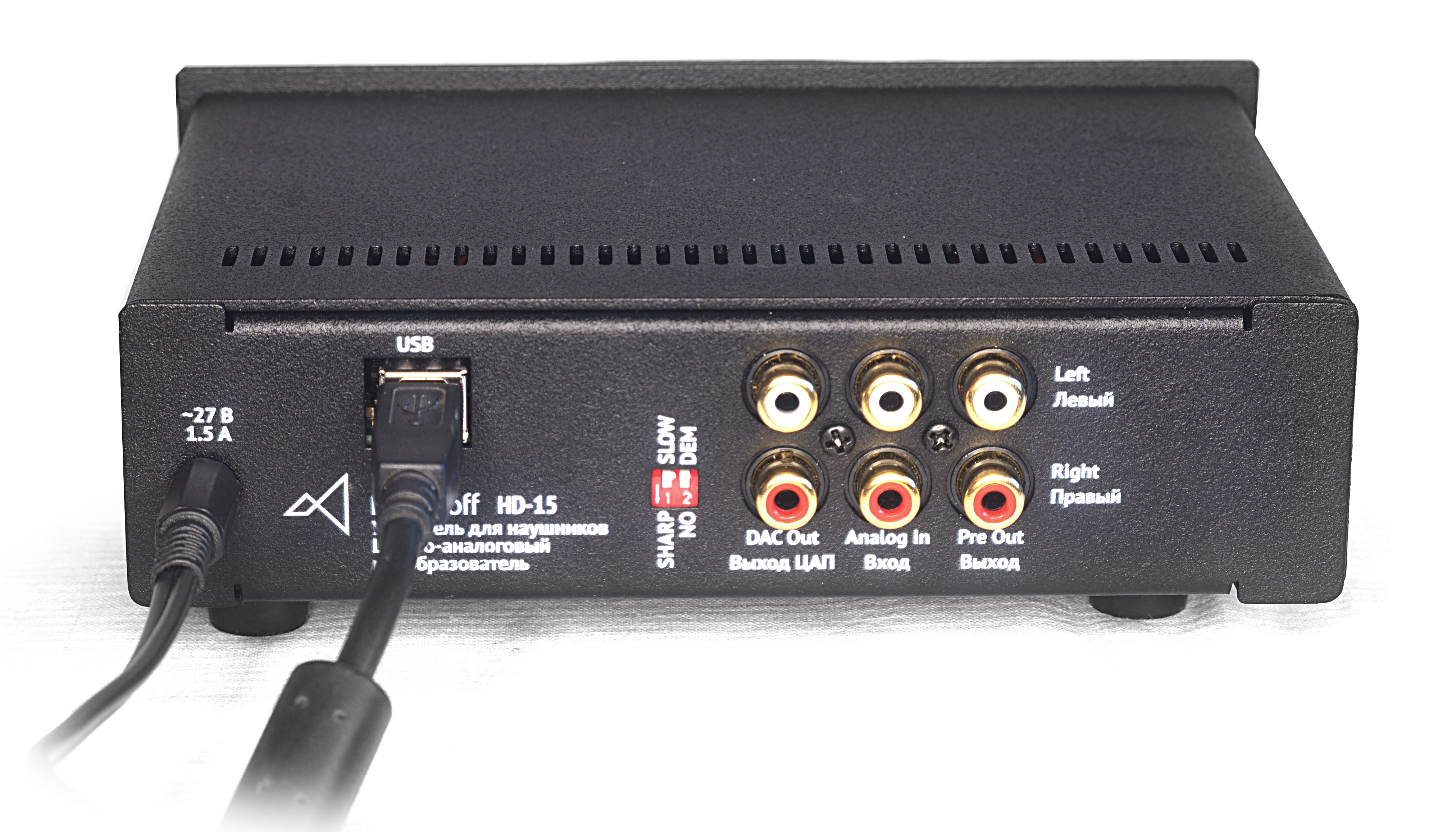

Транзисторный усилитель для головных телефонов и USB ЦАП Musatoff HD-15

Как купить Продукция Пресса Обсуждения Архив








   Целевое назначение устройства – высококачественный цифровой интерфейс для компьютера с возможностью работы не только на распространенные динамические наушники, но и на сложные в «раскачке», планарные изодинамические наушники. При этом сигнал можно получать не только от компьютера, но и от аналогового источника сигнала, например магнитофона, фоно- корректора или СД плеера через небалансный RCA интерфейс.
    Наличие линейного выхода с ЦАП-а позволяет использовать устройство как внешний цифро-аналоговый преобразователь в системе. Взяв сигнал с линейного выхода ЦАП можно его обработать, например эквалайзером и подать обратно на усилитель на аналоговый вход.
    Наличие регулируемого выхода после усилителя для наушников позволяет использовать устройство, как предварительный усилитель для работы с внешним усилителем мощности для акустических систем или с активными акустическими системами.
    В качестве USB транспорта использован распространенный модуль Amanero, работающий в режиме с внешним генератором. В ЦАП использованы два кварцевых генератора на сетки частот 44 и 48 кГц с ультранизким уровнем джиттера отечественного производства. USB транспорт и ЦАП имеют полную гальваническую развязку, построенную на сигнальных трансформаторах, что исключает влияние системы питания компьютера на качество работы ЦАП. Способность выхода ЦАП работать на низкоомную нагрузку позволяет не терять качество сигнала с различными потребителями и кабелями.
    Усилитель для наушников построен по схемотехнике с двумя параллельно работающими однотактными каналами, включенными по системе «мастер – подмастерье», хорошо зарекомендовавшим себя в серии усилителей НА-5, НА-8. Но есть важное отличие, обновленная схема позволяет работать с низкоомными нагрузками, вплоть до 6 Ом и отдавать в нагрузку большие токи – в пике до 5 А.
    ЦАП и усилитель – ультралинейные устройства, позволяющие получить наиболее точный не окрашенный и детальный звук.

Технические параметры усилителя:

Параметр

Значение

Ед. измерения

Нижняя граничная частота

0

Гц

Верхняя граничная частота

Более 100

кГц

Максимальная выходная мощность, измеренная до начала ограничения





На нагрузке 16 Ом



Вт

На нагрузке 32 Ом



Вт

На нагрузке 50 Ом



Вт

На нагрузке 150 Ом



Вт

На нагрузке 300 Ом



Вт

На нагрузке 600 Ом



Вт

Коэффициент нелинейных искажений при выходном напряжении 1 В и частоте 1 кГц





На нагрузке 16 Ом



%

На нагрузке 32 Ом



%

На нагрузке 50 Ом



%

На нагрузке 150 Ом



%

На нагрузке 300 Ом



%

На нагрузке 600 Ом



%

Максимальный выходной ток при работе выходного каскада в классе А

60

мА

Выходное сопротивление

1,0

Ом

Усиление при максимальном положении регулятор громкости





В положении LO

-1,6

дБ

В положении HI

19

дБ

Напряжение питания

200-245
45-65

В
Гц

Вес без кабеля и упаковки

Вес блока питания



0,240

кг

Размеры ШхВхГ

173х53х142

мм





Габаритный чертеж

Ознакомительный ролик
Руководство пользователя. Версия 0
