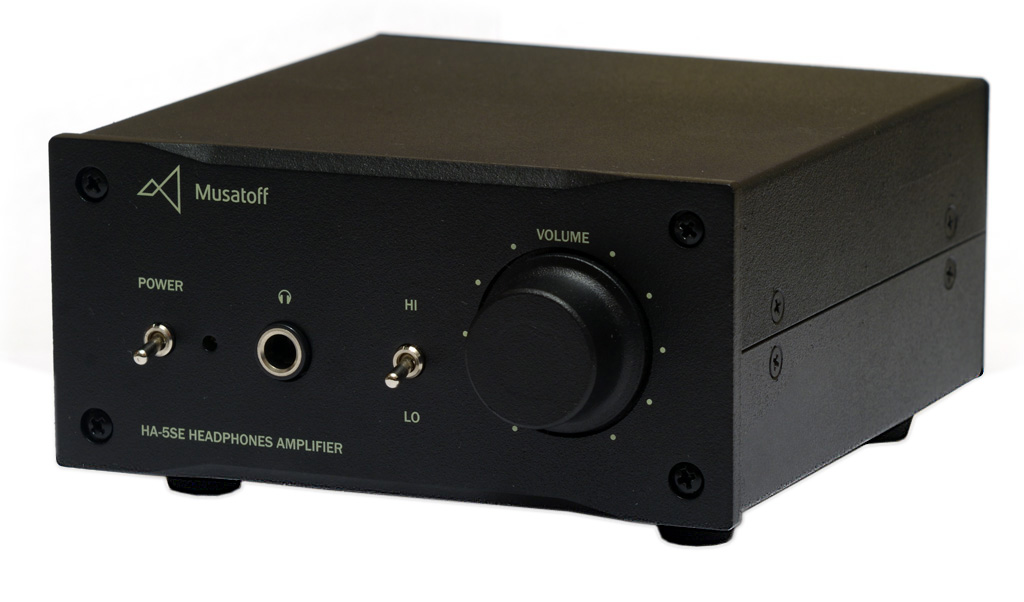

Транзисторный усилитель для головных телефонов Musatoff HA-5SE



   В дополнение к использованию высококачественных компонентов, существует большой запас по улучшению звучания усилителя благодаря серьезным научным, инженерным и технологическим знаниям. При построении усилителя была использована новая схемотехника, вобравшая знания об особенностях функционирования операционных усилителей и транзисторов. Правильная архитектура позволила устранить знакопеременную нагрузку на операционный усилитель и лучше согласовать его при работе с выходными транзисторами. Можно рассмотреть работу усилителя, как двух однотактных усилителей, работающих параллельно и согласованно.
    В усилителе реализовано понимание, что залогом хорошего звука всегда является хорошее питание усилителя. Именно поэтому питанию уделено пристальное внимание. Точно рассчитанные номиналы элементов системы питания позволяют не допустить появление окраски сигнала. В блоке питания применен заказной трансформатор с оптимизированными параметрами, в отличие от серийно выпускаемых.
    Автор усилителя убежден, что нельзя добиться настоящего качественного звучания без высокой линейности усилителя. Поэтому усилитель имеет минимальные уровни искажений, позволяя реализовать все возможности, заложенные в современные форматы записи высокого разрешения. Но мы все знаем, что одни низкие искажения не способны сделать подачу материала музыкальной, а долгое прослушивание не утомительным. Именно для достижения высокой музыкальности и не утомляемости использованы нетрадиционные приемы в схемотехнике, позволяющие нейтрализовать недостатки и использовать достоинства компонентов.
    Корпус усилителя, хотя и смотрится простым, но построен по старым классическим канонам с подрамником и экранирующими панелями. Это дало жесткость конструкции и защиту от внешних помех. Лицевая панель из алюминия и корпус из стали – проверенное временем решение.
    Усилитель снабжен переключателем усиления, что позволяет комфортно работать с наушникми с широким спектром чувствительности, при этом сохраняя удобство регулировки громкости и работы усилителя в оптимальных режимах.
    Дизайн усилителя классический, с выдержанным стилем без вычурных элементов. Он не будет диссонировать в любом интерьере. А небольшие размеры усилителя позволят легко найти место для его размещения.
    Усилитель построен с применением микросхем и транзисторов и относится к высоколинейному классу усилителей. Усилитель передает сигналы от постоянного тока, т.е. от 0 Гц. За счет этого достигается отсутствие окраски при передаче низкочастотного регистра. В схеме применены одни из лучших на рынке операционные усилители фирмы Texas Instruments LME49860. Выходные транзисторы от фирмы Fairchild, обладающие более высокой линейностью, по сравнению с такими же транзисторами от других производителей. Пленочные конденсаторы фирм Rifa-Evox и EPCOS.
   Усилитель имеет стабилизированное питание что принципиально поднимает точность и сфокусированность передачи. Большой максимальный выходной ток до 300 мА создает запас при работе, в том числе, и на низкоомные наушники

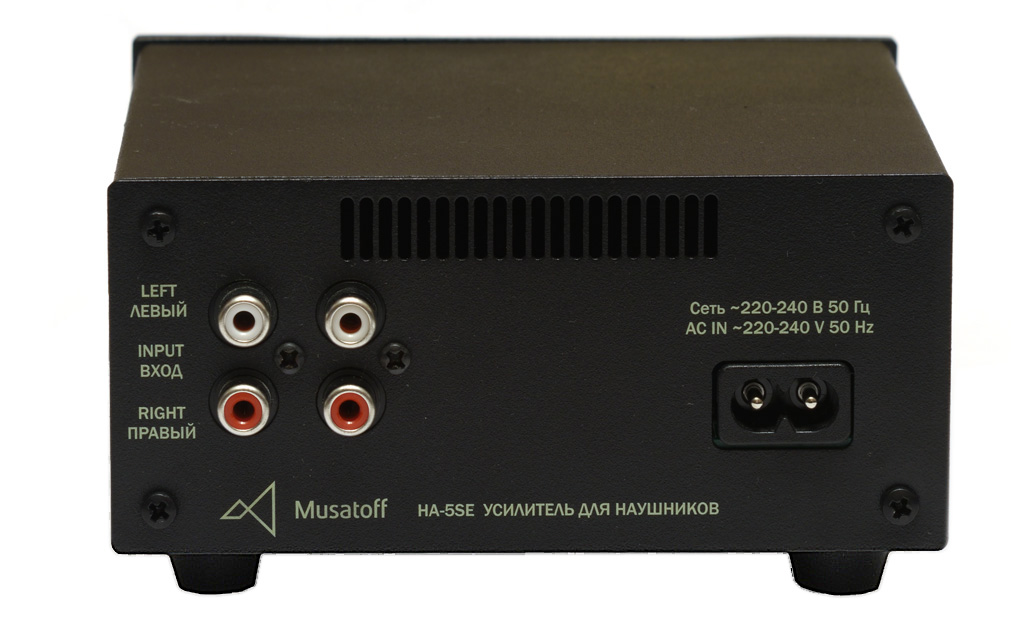

    Усилитель снабжен сквозным каналом для входного сигнала. Это позволяет его включить "в разрыв" кабеля, соединяющего источник и усилитель мощности без лишней перекоммутации, когда вы хотите перейти от прослушивания через акустические системы на наушники.

Технические параметры усилителя:

Параметр

Значение

Ед. измерения

Нижняя граничная частота

0

Гц

Верхняя граничная частота

Более 100

кГц

Максимальная выходная мощность, измеренная по уровню искажений 0,1%





На нагрузке 8,5 Ом

0,4

Вт

На нагрузке 34 Ом

0,46

Вт

На нагрузке 240 Ом

0,2

Вт

Коэффициент нелинейных искажений при выходном напряжении 1 В и частоте 1 кГц





На нагрузке 8,5 Ом

0,01

%

На нагрузке 34 Ом

0,0009

%

На нагрузке 240 Ом

0,0008

%

Максимальный выходной ток при работе выходного каскада в классе А

40

мА

Выходное сопротивление

1,2

Ом

Усиление при максимальном положении регулятор громкости





В положении LO

0

дБ

В положении HI

18.5

дБ

Напряжение питания

200-245
45-65

В
Гц

Вес без кабеля и упаковки

1,1

кг

Размеры без кабеля и внешних разъемов ШхВхГ

137х72х155

мм
