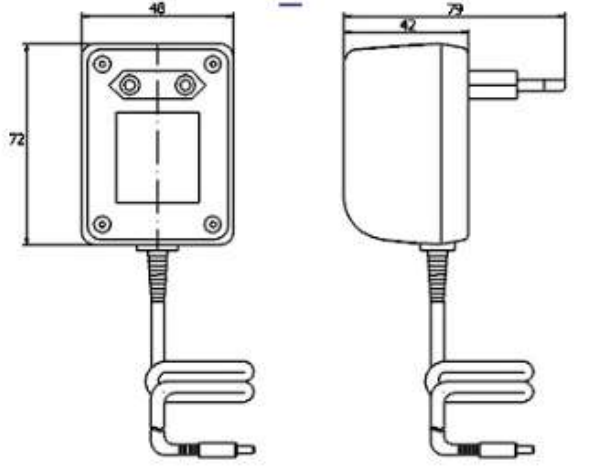

В усилителе реализовано понимание, что залогом хорошего звука всегда является хорошее питание усилителя. Поскольку качество сетевого напряжения меняется от места и времени, случаются ситуации с большим уровнем помех. Что бы не допоустить их попадание из трансформатора в схему, применен внешний трансформаторный блок питания. Точно рассчитанные номиналы элементов системы питания позволяют не допустить появление окраски сигнала. Во внешнем блоке питания применен заказной трансформатор с пониженной проходной емкостью.
Автор усилителя убежден, что нельзя добиться настоящего качественного звучания без высокой линейности усилителя. Поэтому усилитель имеет минимальные уровни искажений, позволяя реализовать все возможности, заложенные в современные форматы записи высокого разрешения. Но мы все знаем, что одни низкие искажения не способны сделать подачу материала музыкальной, а долгое прослушивание не утомительным. Именно для достижения высокой музыкальности и не утомляемости использованы нетрадиционные приемы в схемотехнике, позволяющие нейтрализовать недостатки и использовать достоинства компонентов.
Корпус усилителя выполнен из стали с верхней панелью из алюминия. Это дало жесткость конструкции и защиту от внешних помех.
Усилитель снабжен переключателем усиления, что позволяет комфортно работать с наушникми с широким спектром чувствительности, при этом сохраняя удобство регулировки громкости и работы усилителя в оптимальных режимах.
Дизайн усилителя в иде горизонтального блока с управлением на верхней панели. Небольшие размеры усилителя позволят легко найти место для его размещения. А большая ручка регулятора громкости придает удобство регулировки. Утяжеленный корпус и резиновые ножки предотвратит ползание усилителя по столу.
Усилитель построен с применением микросхем и транзисторов и относится к высоколинейному классу усилителей. Усилитель передает сигналы от постоянного тока, т.е. от 0 Гц. За счет этого достигается отсутствие окраски при передаче низкочастотного регистра. В схеме применены одни из лучших на рынке операционные усилители фирмы Texas Instruments OPA4134. Выходные транзисторы от фирмы On-Semi, обладающие более высокой линейностью, по сравнению с такими же транзисторами от других производителей.
Усилитель имеет стабилизированное питание что принципиально поднимает точность и сфокусированность передачи. Большой максимальный выходной ток до 300 мА создает запас при работе, в том числе, и на низкоомные наушники
Технические параметры усилителя:
|
Параметр |
Значение |
Ед. измерения |
|
Нижняя граничная частота |
0 |
Гц |
|
Верхняя граничная частота |
Более 100 |
кГц |
|
Максимальная выходная мощность, измеренная до начала ограничения |
|
|
|
На нагрузке 16 Ом |
0,9 |
Вт |
|
На нагрузке 32 Ом |
1,1 |
Вт |
|
На нагрузке 50 Ом |
0,95 |
Вт |
|
На нагрузке 150 Ом |
0,5 |
Вт |
|
На нагрузке 300 Ом |
0,27 |
Вт |
|
На нагрузке 600 Ом |
0,14 |
Вт |
|
Коэффициент нелинейных искажений при выходном напряжении 1 В и частоте 1 кГц |
|
|
|
На нагрузке 16 Ом |
0,22 |
% |
|
На нагрузке 32 Ом |
0,013 |
% |
|
На нагрузке 50 Ом |
0,003 |
% |
|
На нагрузке 150 Ом |
0,001 |
% |
|
На нагрузке 300 Ом |
0,001 |
% |
|
На нагрузке 600 Ом |
0,001 |
% |
|
Максимальный выходной ток при работе выходного каскада в классе А |
40 |
мА |
|
Выходное сопротивление |
1,2 |
Ом |
|
Усиление при максимальном положении регулятор громкости |
|
|
|
В положении LO |
-2 |
дБ |
|
В положении HI |
19 |
дБ |
|
Напряжение питания |
200-245 |
В |
|
Вес без кабеля и упаковки Вес блока питания |
0,390 0,240 |
кг |
|
Размеры ШхВхГ |
95х50х100 |
мм |
 |
 |
 |
 |
 |
 |
 | |
|
